EMoTS-02

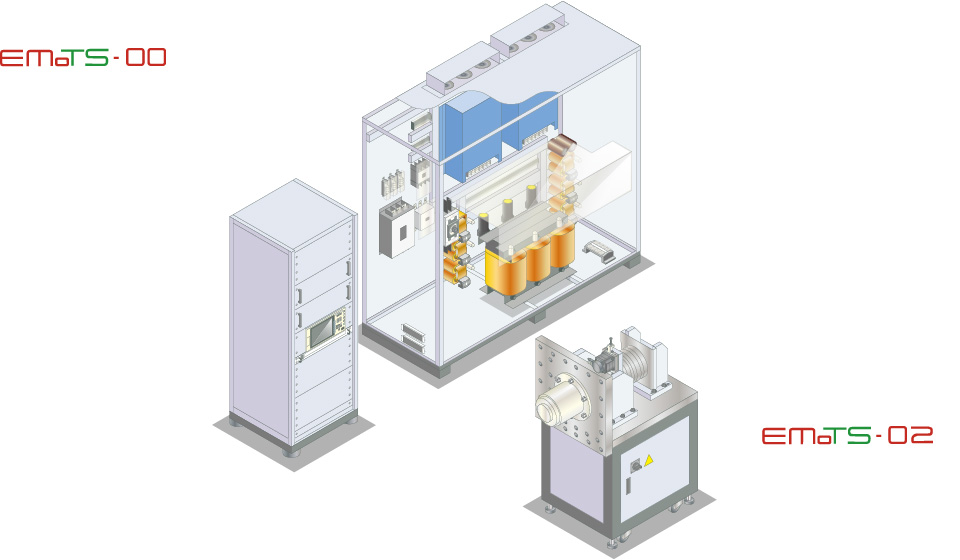

極低速ダイナモメータ システム構成
EMoTS
回生型電源・ダイナモ制御
インバータシミュレータ
計測制御システム
- ダイナモ制御
- DC電源供給/吸収
- インバータシミュレータ
- モータ性能計測
- 実運転インダクタンス解析
- 温度計測他のデータ収録
極低速ダイナモメータ
- コギングトルク
- トルクリプル
- 誘起電圧
基本性能

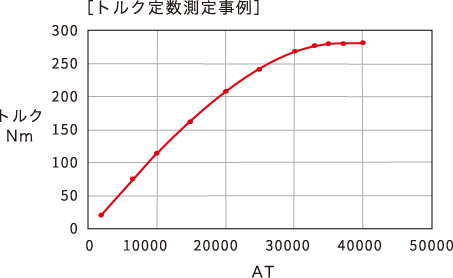

トルク定数の測定
測定時の角速度（回転数）温度条件等を
安定化することで再現性の高いトルク定数測定が可能
コギントルク・トルクリプルの測定
測定時の角速度（回転数）を安定化することで精度の高いコギントルク・トルクリプル測定が可能

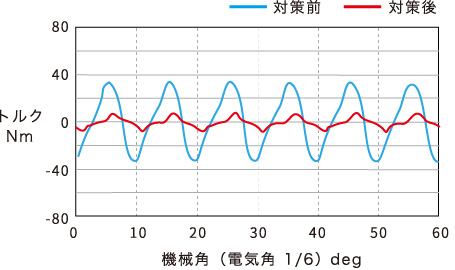

［コギントルク測定事例］
6極対PMのティース形状効果の測定

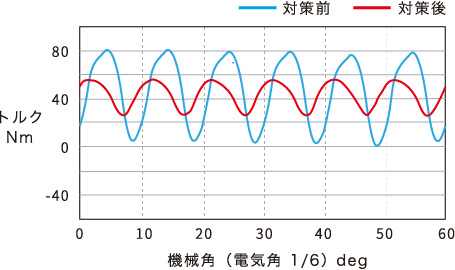

［トルクリプル測定事例］
6極対PMのティース形状効果の測定
その他の機能

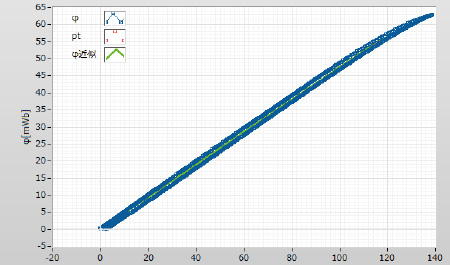

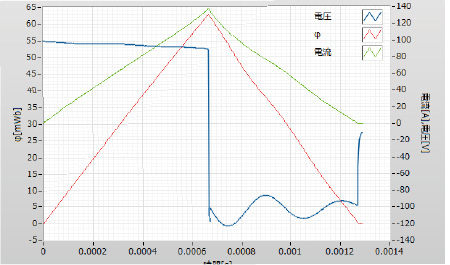

インダクタンス測定機能
巻線抵抗を入力すればモータ実働時のコイルインダクタンスが算出可能
