EMoTS-01

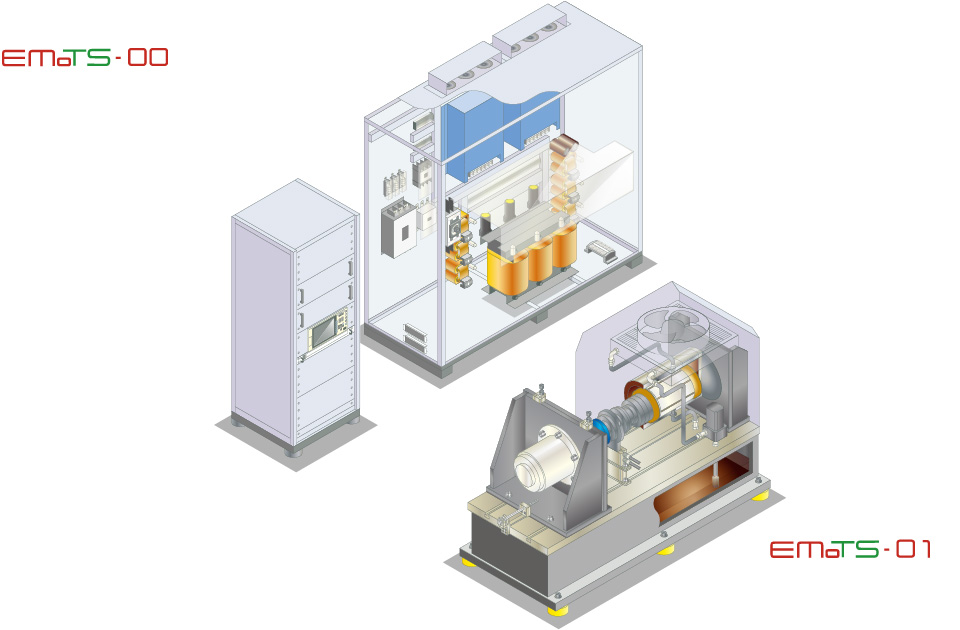

高速ダイナモメータ システム構成
EMoTS
回生型電源・ダイナモ制御
インバータシミュレータ
計測制御システム
- ダイナモ制御
- DC電源供給/吸収
- インバータシミュレータ
- モータ性能計測
- 実運転インダクタンス解析
- 温度計測他のデータ収録
高速ダイナモメータ
- 出力
- 効率
| 項目 | 詳細 |
|---|---|
| ダイナモ装置 | |
| 電源電圧 | 3 ΦAC 200 V |
| モータ容量（力行/回生） | 50 kW |
| 定格回転数 | 3,183 1/min |
| 最高回転数 | 20,000 1/min |
| 定格トルク | 150 Nm |
| 最大トルク | 200 Nm |
| 駆動インバータ | 55 kW |
| 回生コンバータ | 50 kW |
| トルク・回転数計測系 | |
| 定格トルク容量 | ± 200 Nm |
| トルク計測精度 | 0.05 %FS |
| 許容最高回転数 | 25,000 1/min |
| 回転検出範囲 | 6~25,000 1/min |
| 回転測定精度 | 0.1 %FS |
| ダイナモ制御 | |
| 制御方法 | 回転数制御/トルク制御 |
| 回転数制御精度 | 0.1 ％FS |
| トルク制御精度 | 0.5 %FS |
| 項目 | 詳細 |
|---|---|
| 基本計測項目 | |
| モータ回転数 [1/min] | ダイナモ回転センサの認識値 |
| モータトルク [Nm] | ダイナモトルクセンサの認識値 |
| モータ相電流 [Arms] | |
| モータ相電圧 [Vrms] | ※3相4線式の場合、3相3線式の場合相間電圧 |
| インバータ入力電圧 [Vrms] | |
| インバータ入力電流 [Arms] | |
| 基本導出項目 | |
| モータ出力 [kW] | モータ回転数・トルクからの演算値 |
| モータ入力電力 [kW] | モータ相電流・相電圧からの演算値 |
| モータ効率 [%] | モータ出力・モータ入力電力からの演算値 |
| モータ全損失 [kW] | モータ出力・モータ入力電力からの演算値 |
| モータ銅損 [kW] | 事前入力したモータ相抵抗と相電流からの演算値 |
| モータ鉄損 [kW] | 事前入力した機械損（+風損）と銅損からの演算値 |
| インバータ入力電力 [kW] | インバータ入力電流・入力電力からの演算値 |
| インバータ出力電力 [kW] | モータ相抵抗と相電流からの演算値 |
| インバータ効率 [%] | インバータ出力電流・入力電力からの演算値 |
| インバータ損失 [kW] | インバータ出力電流・入力電力からの演算値 |
| 総合効率 [%] | インバータ出力電流・入力電力からの演算値 |
| 総合損失 [kW] | インバータ出力電流・入力電力からの演算値 |
| その他入力 | |
| モータサーミスタ温度 [°K] | ※モータ温度センサの仕様による |
| 熱伝導 [°K] | 標準16CHオプションで拡張可能 |
